Hoje falaremos sobre a pinagem do cabo de rede ethernet, aquele cabo utilizado para conectar um roteador ao computador ou switch ao computador e até mesmo entre computadores.
É um cabo com 8 fios (4 pares), que faz a comunicação entre o modem e o roteador, mas também entre modem e switch, modem e hub, pc e modem, etc.
O cabo ethernet utiliza-se do conector 8P8C (popularmente conhecido como conector RJ45) e possui 2 padrões de distribuição dos cabos neste conector, mas antes de demonstrar o padrão, deve-se observar a ordem de numeração do conector.

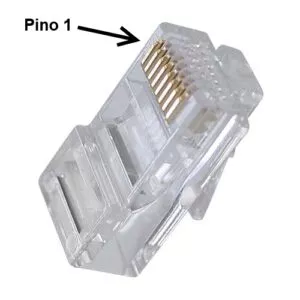

Figura 1 – Ordem de numeração dos pinos no conector 8P8C/RJ45
Observando o conector, ao colocar o “clipe” para o lado de baixo, o pino 1 fica à esquerda do conector, seguindo em ordem crescente até o pino de numero 8.

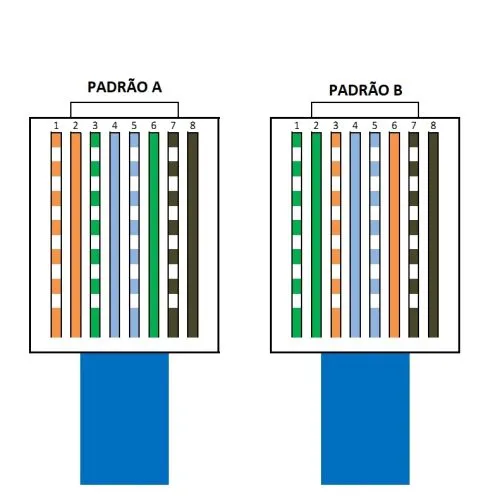

Conforme foi dito, existe 2 padrões de distribuição dos cabos nesse conector, são conhecidos como Padrão A e Padrão B, conforme a figura 2.
Figura 2 – Padrões de ligação do cabo RJ45
Observa-se que a diferença entre o Padrão A e o Padrão B é a inversão entre as cores laranja+Laranja/Branco com as cores Verde+Verde/Branco.
Desses padrões, existem 2 recomendações: conexão entre dispositivos diferentes (conexão entre router/switch e computadores) e conexão entre 2 computadores. apesar das 2 recomendações, grande parte dos dispositivos atuais consegue lidar com inversão dos padrões recomendados.

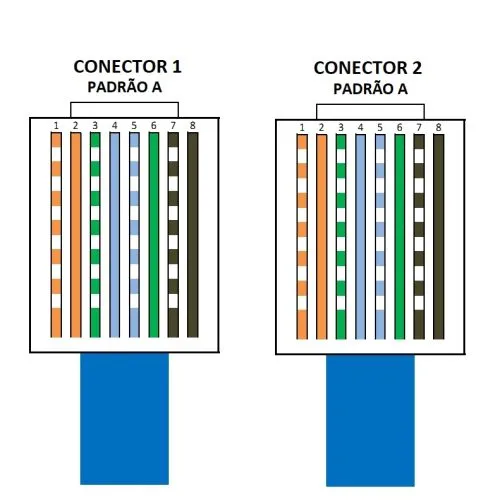

De modo geral, o cabo mais utilizado segue o exemplo da figura 3, tendo nas 2 pontas a utilização do Padrão A. Ele é utilizado para a conexão de roteadores, switchs e outros dispositivos de rede entre si e também, desses dispositivos a computadores.
Figura 3 – Conexão Direta – Conexão entre Roteadores/Switchs e Computadores/Terminações
A figura 4 exemplifica a conexao cross (de “crossover”, ou seja, cruzado/invertido), conexão recomendada para conectar 2 computadores diretamente, nessa ligação os conectores são crimpados com Padrão A no conetor 1 e o Padrão B no conector 2.
Figura 4 – Conexão Cross – Conexão entre Computadores e Computadores (dispositivos iguais)
